マイクロカプラーとハイカプラー搭載CP-100改

自作エアータンクにエアーを供給するため、ガスガンの外部ソース用に使っているCP-100をさらに改造してみました。

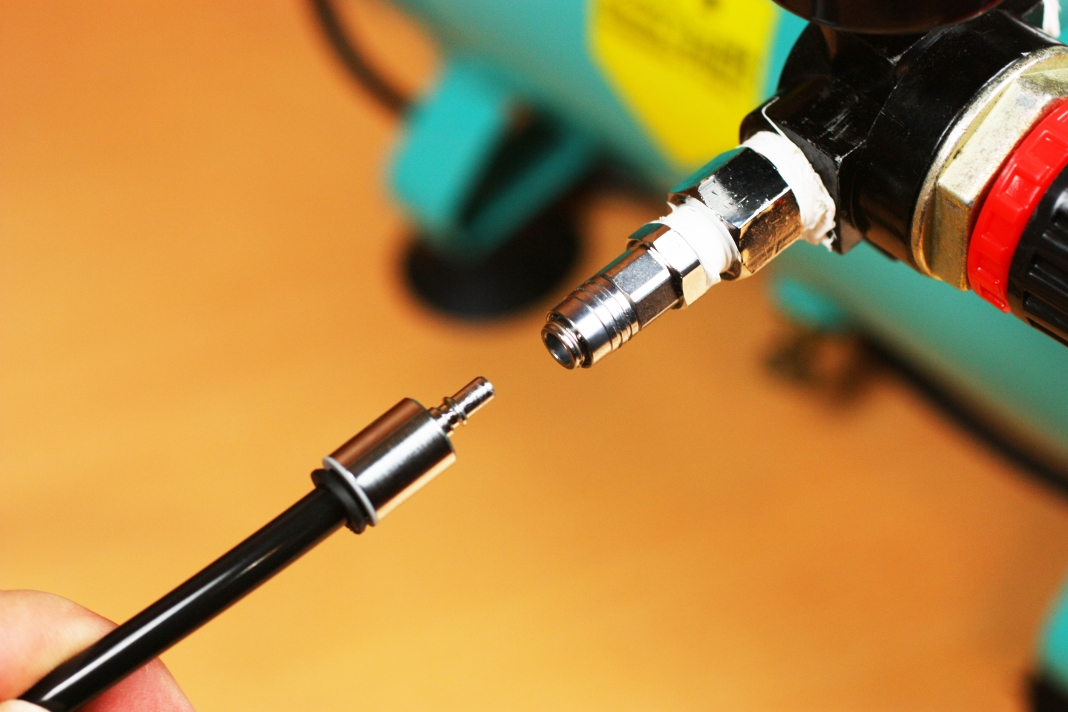

マイクロカプラーなので通常のエアコンプレッサーには繋がらない

自作したエアータンクにエアーを供給する方法の1つとして、CP-100からエアーを供給することを考えたのですが、マイクロカプラー化したCP-100ではタンク内の減圧されていないエアーを供給することができません。

そこで、今回ハイカプラーでタンク内の減圧されていないエアーを出せるように改造します。

1／4チーズ

使用するのは1/4R（PTオネジ）1/4Rc（PTメネジ）×2のチーズ（T字配管）です。
※写真の物はSK11 エアチーズ 2MX2F （2口） AT-79 (※パーツリンクでAmazonへ飛びます
)

このチーズを改造で使用した同径ソケットと入れ替えます。これでエアーがレギュレーター側ともう1方向に分岐されます。

マイクロカプラーとハイカプラー搭載CP-100改

残ったオネジの部分にハイカプラ 20SFを差込んで締めていきます。これでCP-100のエアータンクの圧力がそのまま取り出せるようになりました。
※パーツリンクでAmazonへ飛びます

もちろん、ガスガンとはハイカプラで繋ぐことができない環境にしているので、初速の問題もクリアしています。
