マイクロカプラー仕様にしたCP-100の配管周りをコンパクトにしてみた

時系列的にはエアータンクの記事よりも前のことになるのですが、余にも酷いCP-100の配管をコンパクトにしてみました。

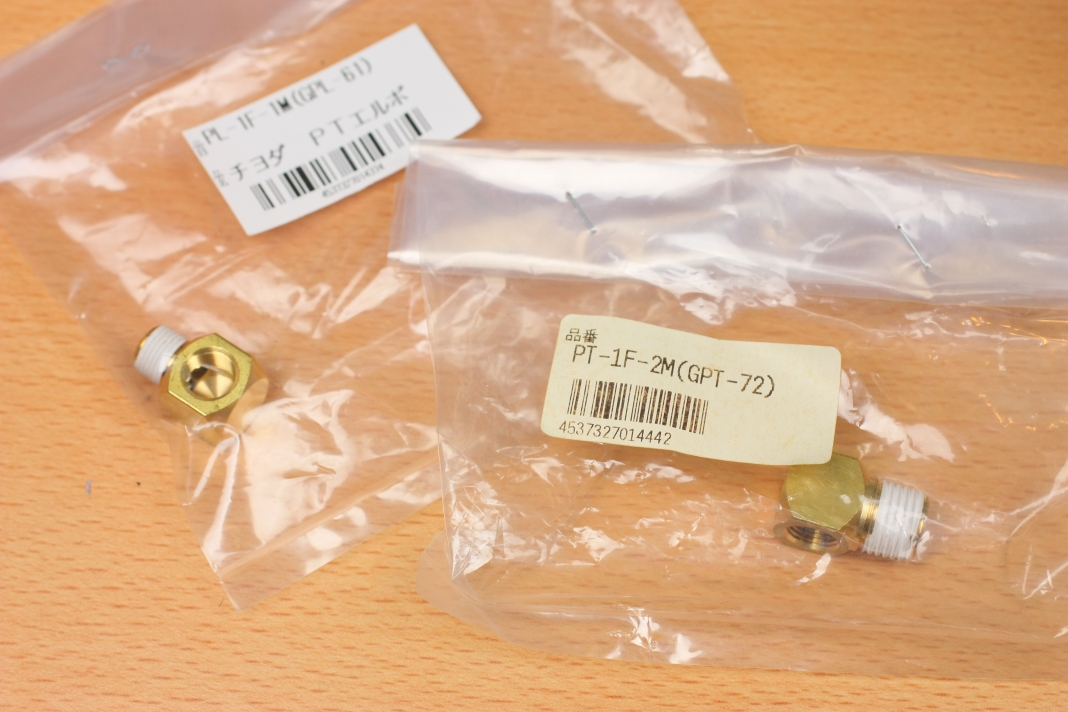

今回使用したのはチヨダのエア配管用パーツです。

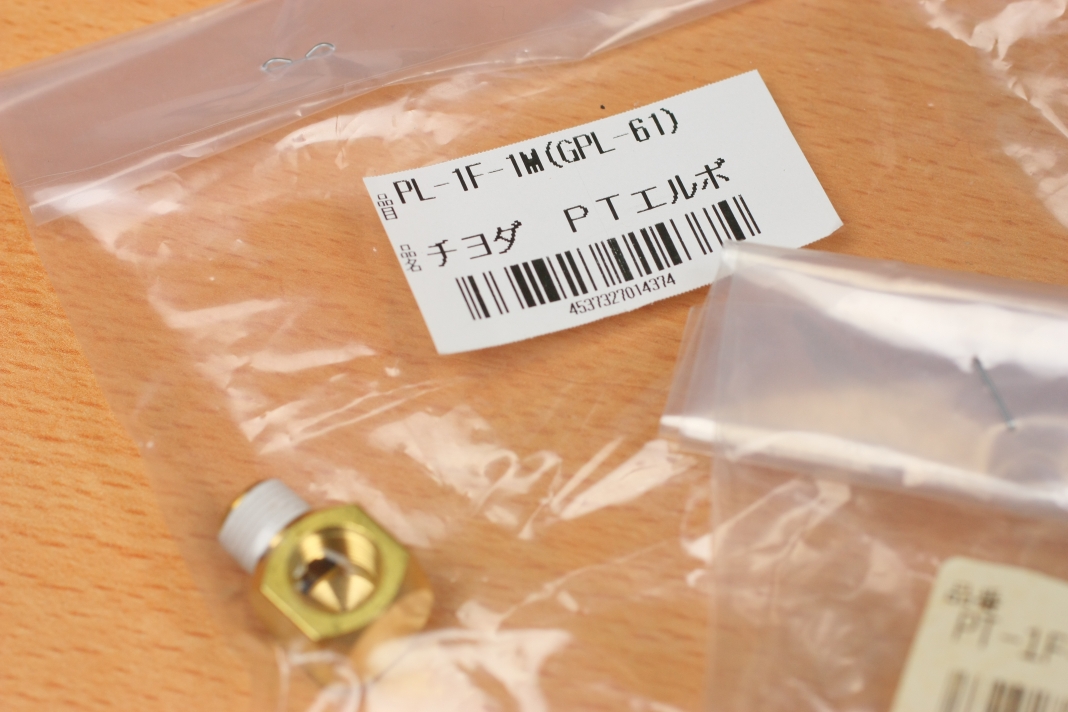

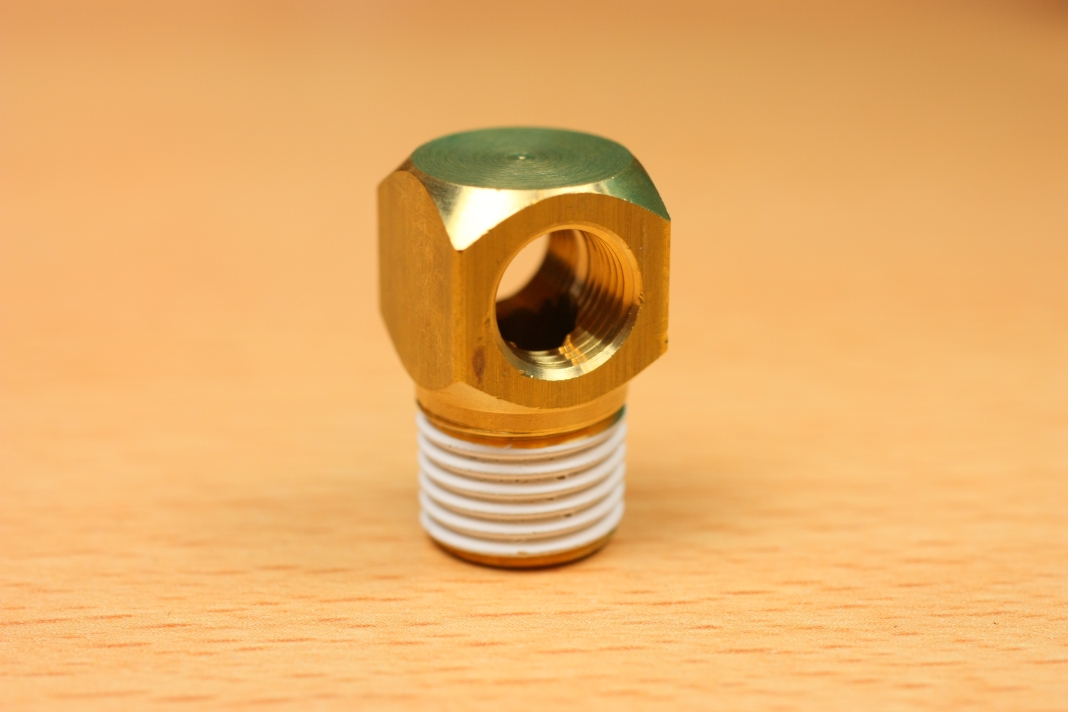

１つめはチヨダPL-1F-1M(GPL-61)仕様は1/8Rと1/8Rcのエルボー（L字配管）です。
※パーツリンクでAmazonへ飛びます

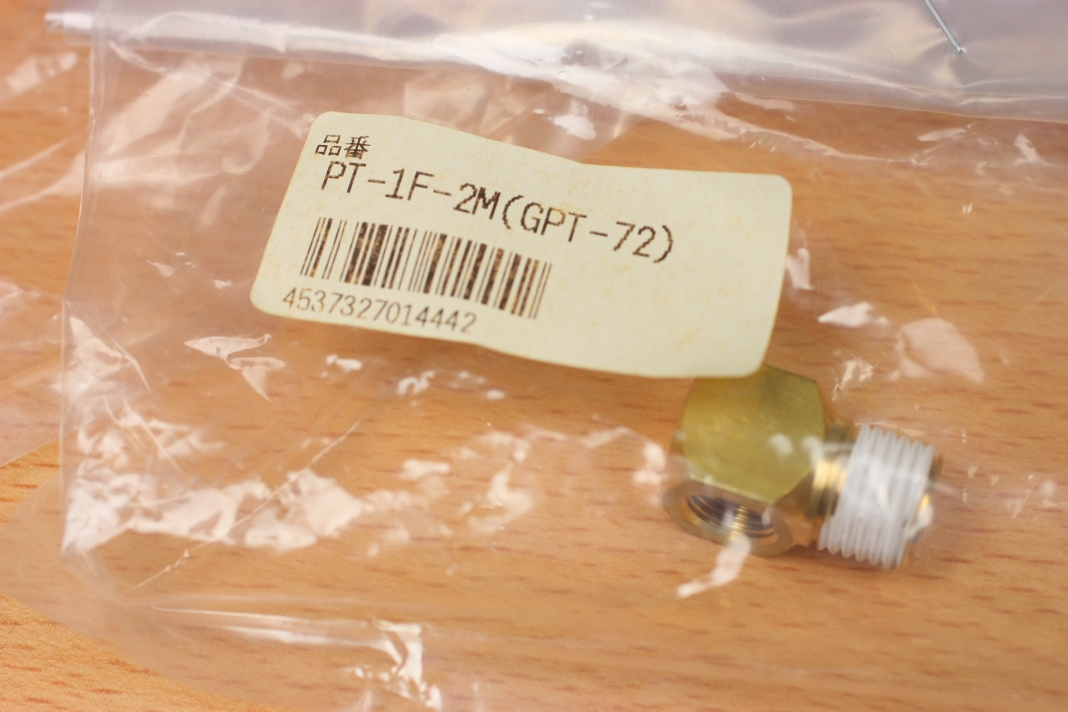

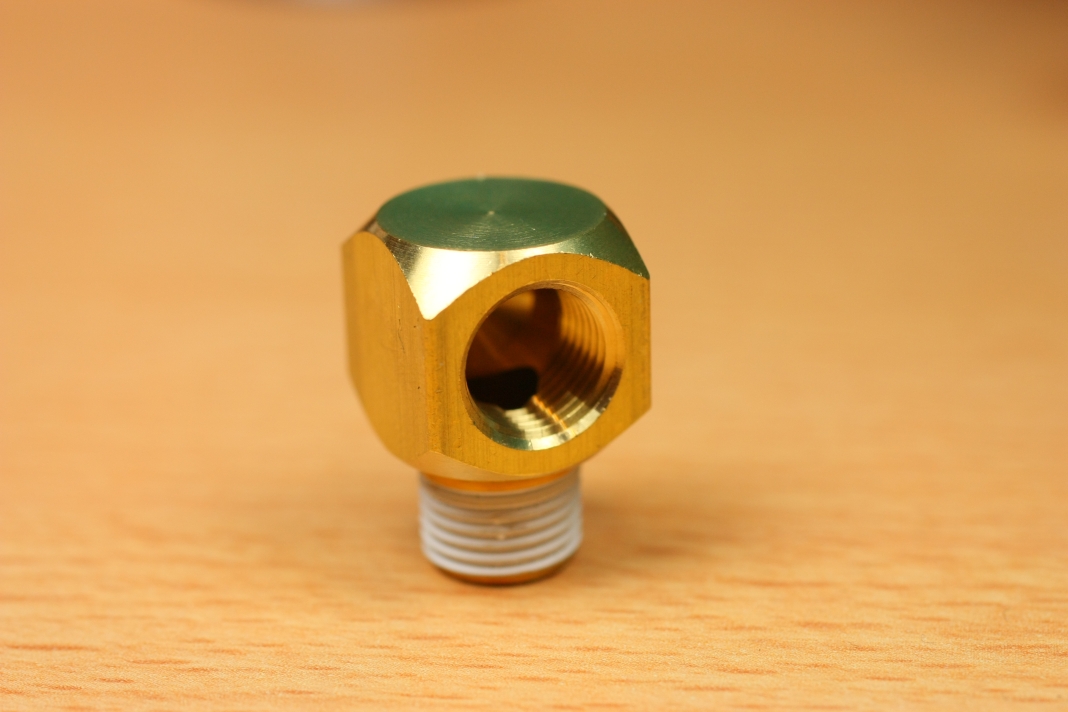

チヨダPT-1F-2M(GPT-72)仕様は1/4Rと1/8Rc×2のチーズ（T字配管）です。
※パーツリンクでAmazonへ飛びます

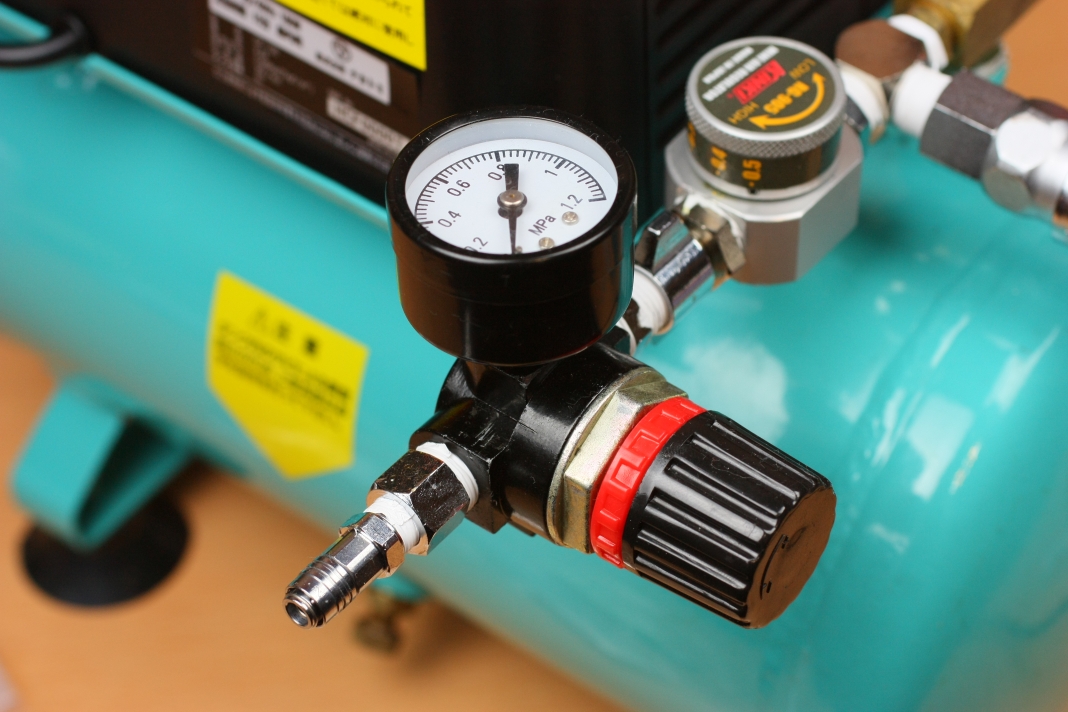

今回の変更箇所はこの圧力計代わりにしていたCP-100の初期搭載レギュレーターを取り払い、配管周りをスッキリさせます。

まずCP-100の圧力計代わりとしていたレギュレーターを取り外し、そこにPT-1F-2M(GPT-72)を取り付けます。

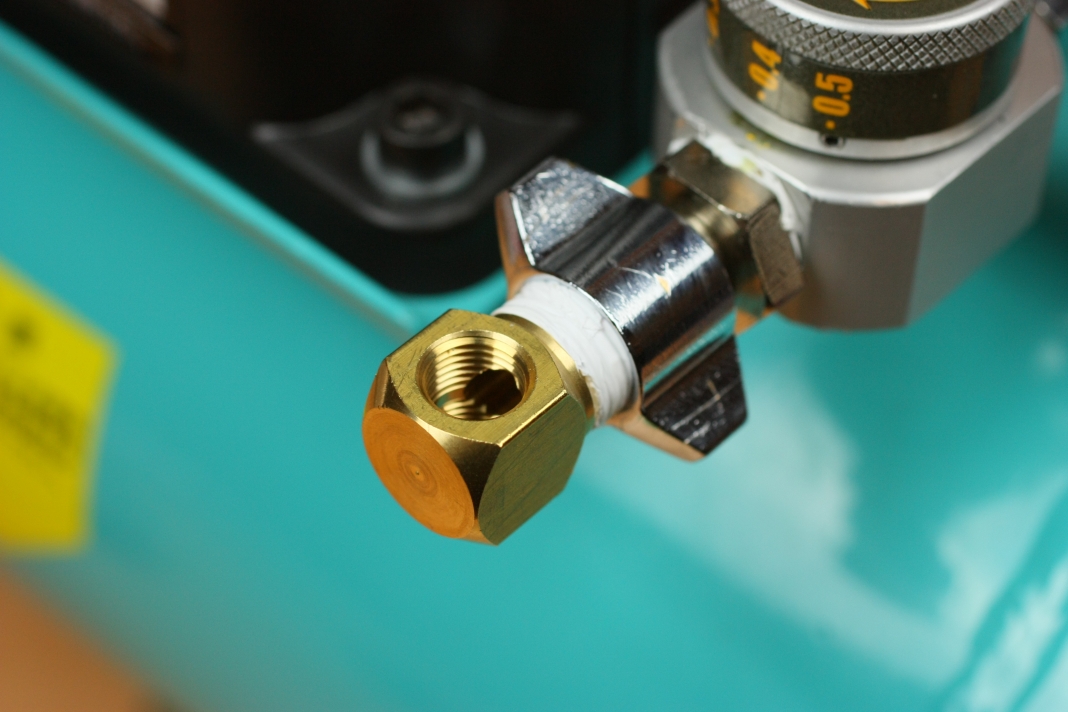

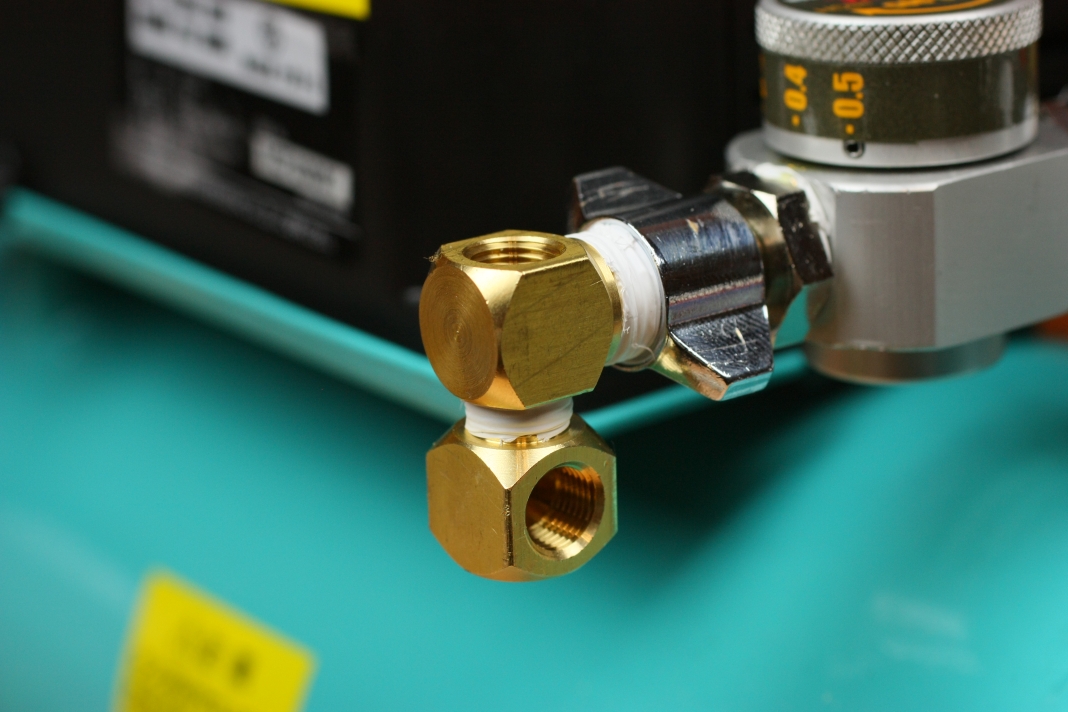

こんな感じで取り付けてみました。これでレギュレーターから出てきた圧力が2方向に出ていくことになります。

次はPT-1F-2M(GPT-72)の出番です。

これを先ほどのPT-1F-2M(GPT-72)の下側に取り付けました。

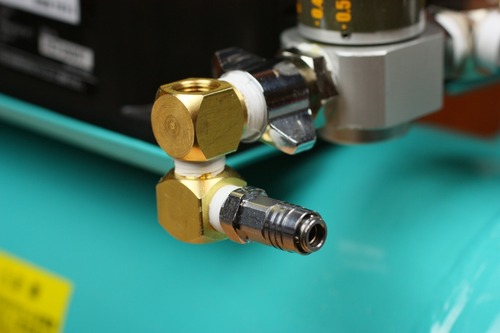

さらに、PT-1F-2M(GPT-72)の先に元々取り付けていたマイクロカプラMC10SMを取り付けます。
※パーツリンクでAmazonへ飛びます

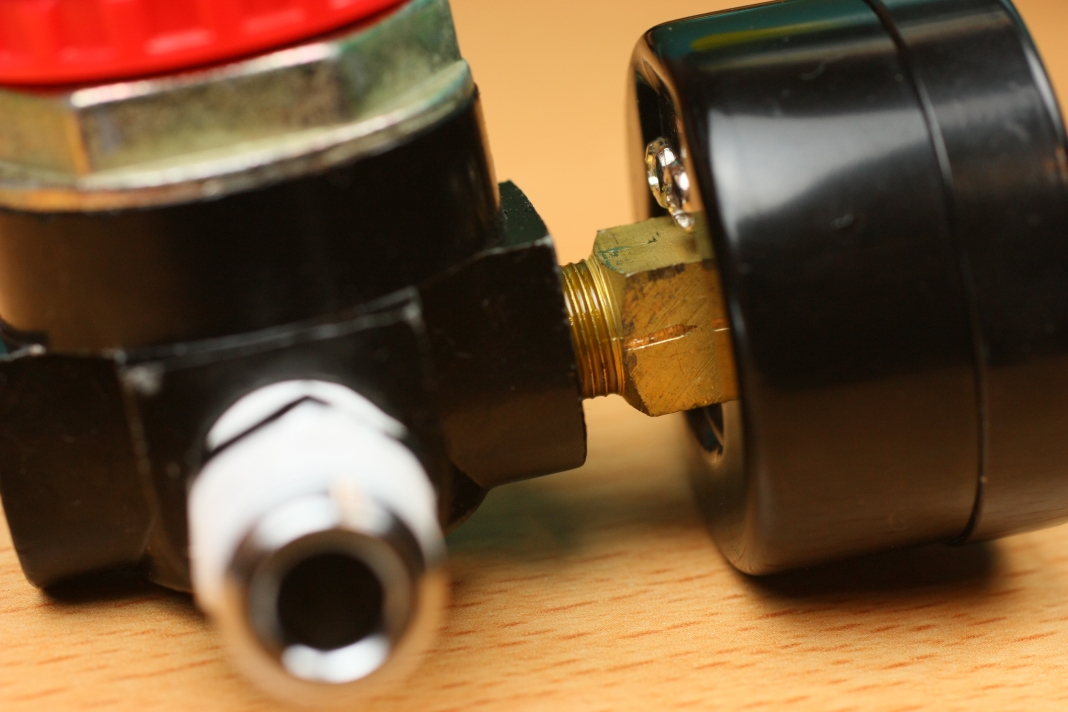

圧力計はCP-100のレギュレーターから拝借します。サイズは1/8R（PTオネジ）なので、そのまま取り付けることができます。

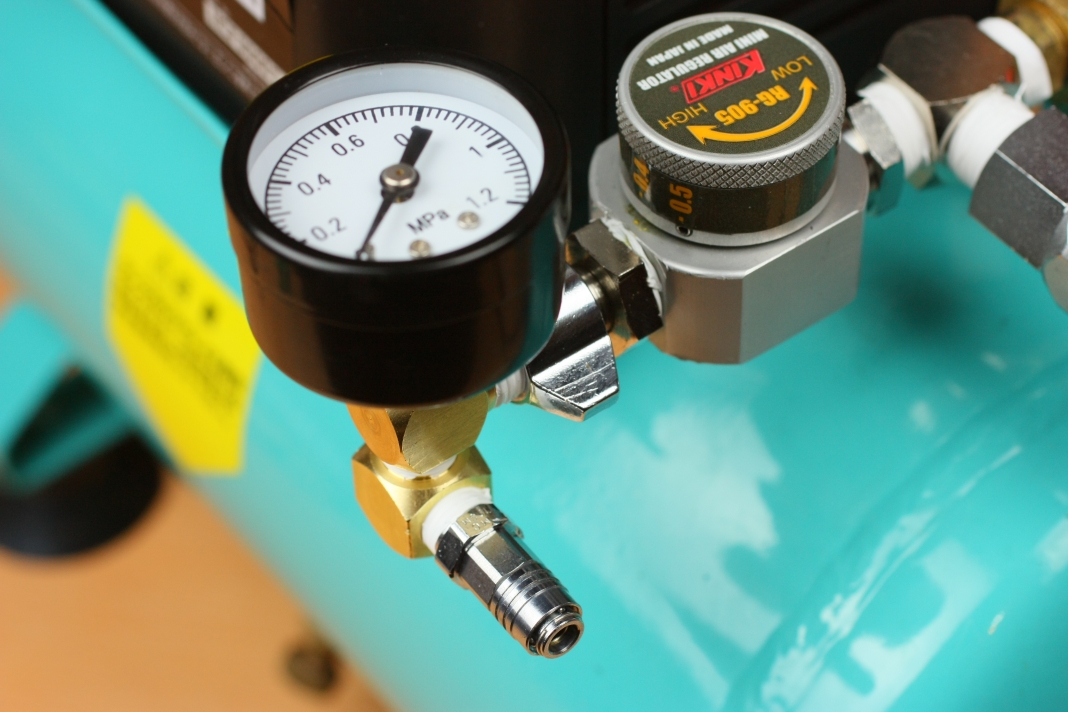

取り外した圧力計を付けて完成です。配管周りがコンパクトになりスッキリしました。
