レールだらけのMINIMI

サバゲーのバックアップ用につかうエアガンを1丁用意する必要があり、まともに使えるものは無いかと思っていたら、ちょうど良いエアガンが手元にあったのでサバゲー向けにレールを取り付けカスタムしてみました。

バックアップ用に使うためには出来れば電動ガンが望ましいわけですが、私はガスガンがメインのため、電動ガンはほとんど手元にありません。

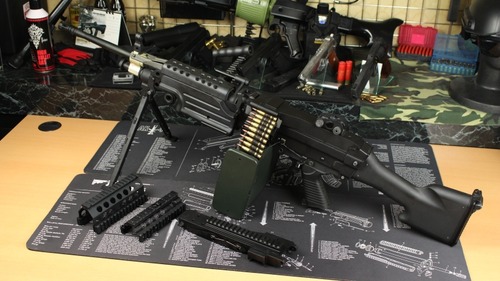

A&K MINIMI

しかし、1丁だけサバゲーに使える電動ガンがあります、そうです、エアガンの趣味を再び再燃させたA&KのMINIMIです。

元よりサバゲーで使えるぐらいに、中身を東京マルイのパーツにごっそり交換してもらっていますが、ようやく飾りではなく、本来の性能が試されることになります。

しかし、このA&KのMINIMIはレールがないM249 MINIMI Mk2モデルのため、付けられるだけレールを取り付けてみました。

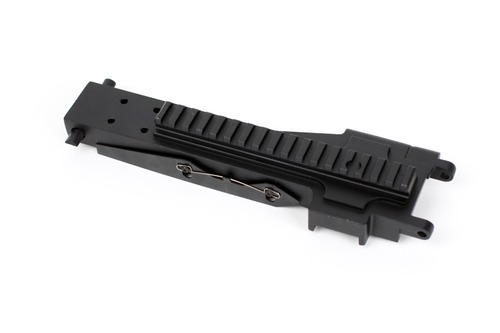

PARAモデルのトップカバー

用意したのはA&K MINIMI M249 PARAモデルのトップカバー。

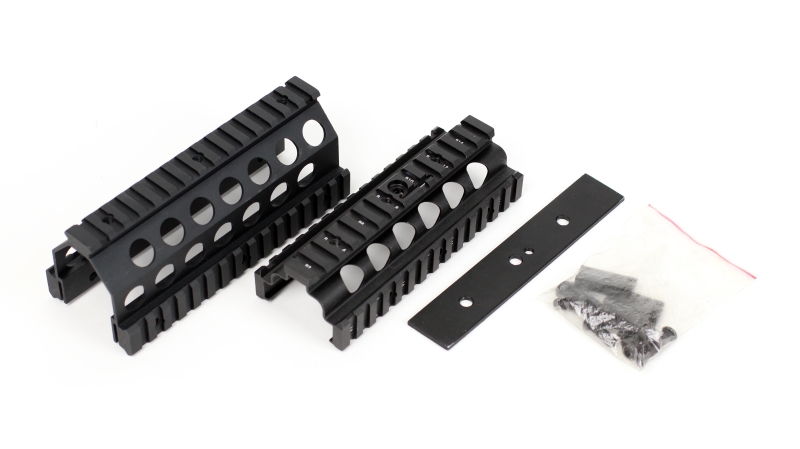

メーカー不明のRASアッパーレイルとRISハンドガード

そして、メーカー不明のRASアッパーレイルとRISハンドガードです。

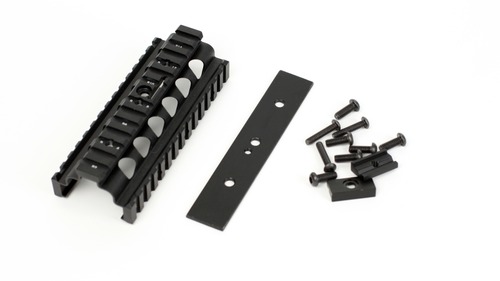

RISハンドガード

このパーツは前から探していたのですが、国内のショップでは在庫切れで、どうしようと探していると、運良くヤフオクに両品が出ていたので即ゲットしました。

ヒートガードを取り外し

まずは、RASアッパーレイルとRISハンドガードを取り付けるため、ヒートガードを取り外します。ヒートガードはストック側の端を上にあげれば取り外せます。

続いてハンドガード部分もストック側の端を下に引っ張り外します。両ガードとも脱着に工具はつかいません。ついでにバレルも外しておきます。

ハンドガードを固定していたパーツ

そして、ハンドガードが取り付けてあった箇所のストック側に付いている、ハンドガードを固定していたパーツを六角レンチで取り外します。このパーツを取り外さないと、次の行程で取り付けるパーツが入りません。

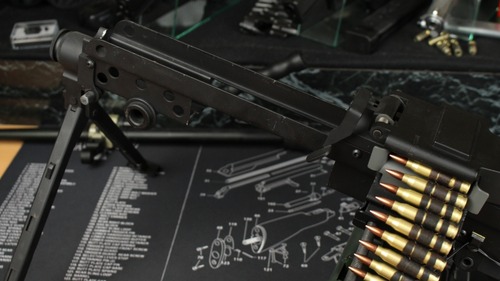

見窄らしい姿に

なんとも見窄らしい姿になってしまいましたが、これで取り付けの準備は完了です。

板状のパーツを上側から置く

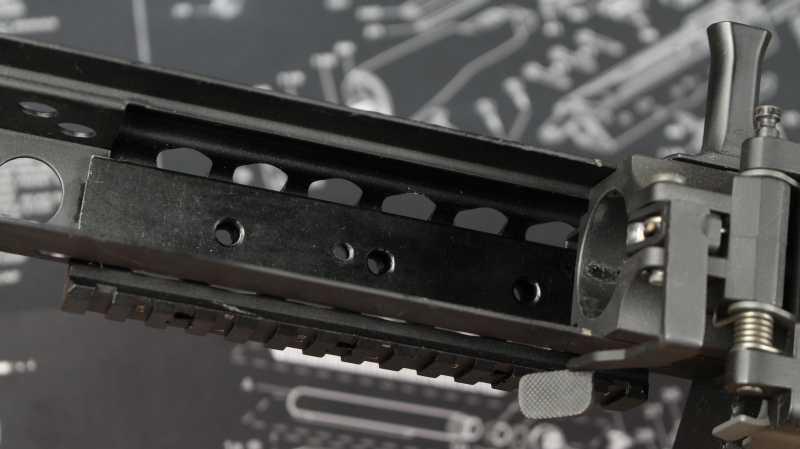

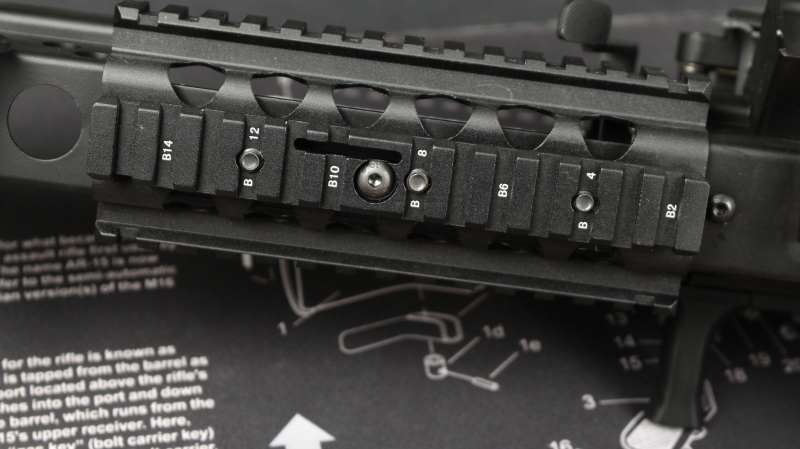

まずはRISハンドガードを取り付けます。板状のパーツを上側から置き、下から押し込んでRISハンドガードを設置したら、ネジ穴が重なるように両パーツを動かして調整します。

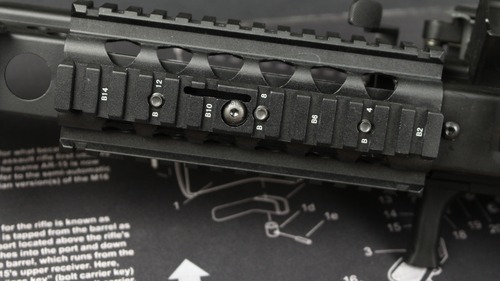

ネジを締めてRISハンドガードを固定

ネジ穴が重なったら、上から3本、下から1本ネジを締めてRISハンドガードを固定します。

困ったことに板状のパーツはアルミ製で、ネジを締めると剛性が足りずグニャリと曲がってしまいます。このままでも固定はできますが、気になる場合はワッシャーをスペーサー代わりにすると良いかもしれません。

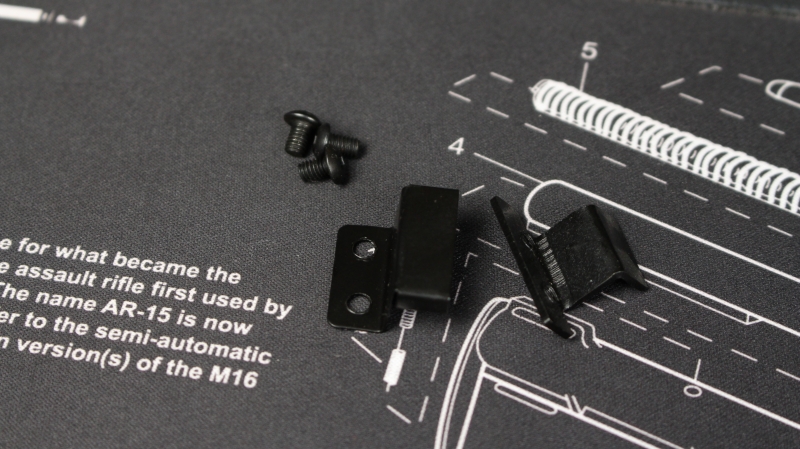

バイポッド収納用のパーツ

もし、純正のバイポッドをそのまま使うのであれば、RISハンドガードの下部レールにバイポッド収納用のパーツを取り付けておきます。

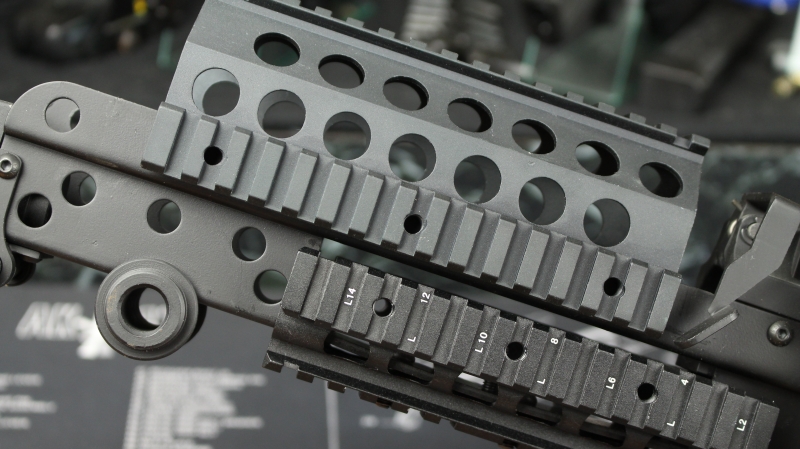

RASアッパーレイル

RASアッパーレイルは、そのままMINIMI本体側のフレームにあわせて溝が設けてあるので、フレームにあわせて差込めば入ります。

ただ、私の個体は若干RASアッパーレイルが歪んでいたので、手で広げてMINIMIのフレームに入るように調整しました。さすがメーカー不明の代物だけあります。

フレームに固定する前にバレルを戻しておきます。

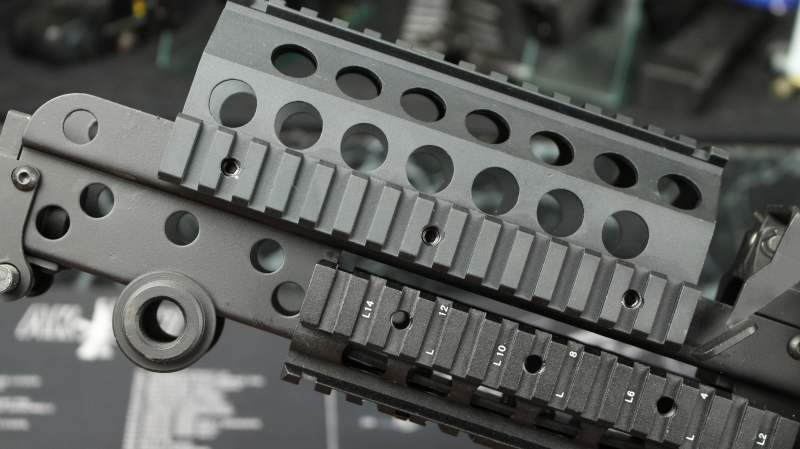

ネジ穴にイモネジを差込み締め付ける

フレームにRASアッパーレイルを固定したら、ネジ穴にイモネジを差込み、六角レンチで締めて固定します。

本来は6個入っているはずのイモネジが3つしか入っていなかったため、片側しか固定していませんが、今のところRASアッパーレイルには何も取り付けておらず、外れる様子もないのでこのままにしています。

続いてトップカバーをPARAモデルのトップカバーに交換

続いてトップカバーをPARAモデルのトップカバーに交換します。

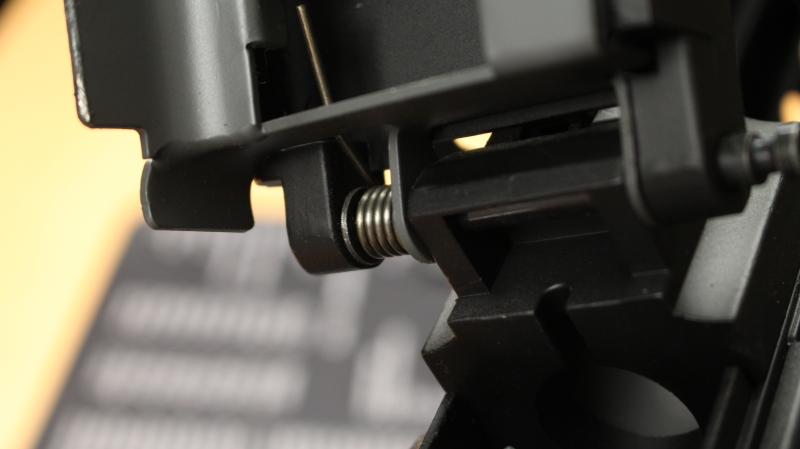

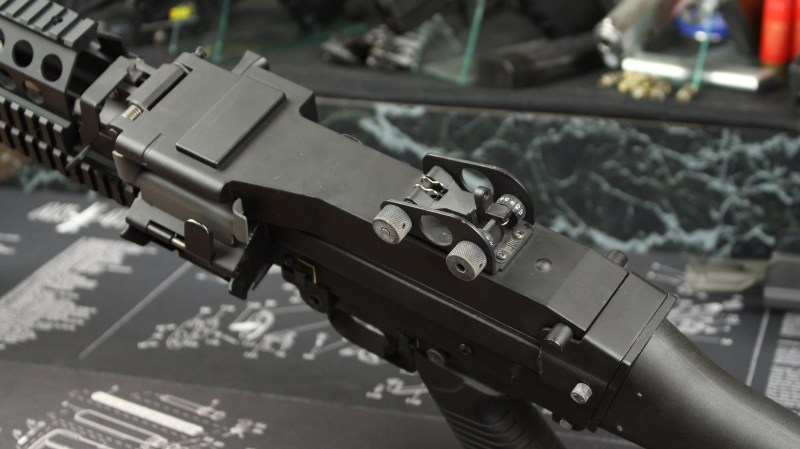

Eリング

トップカバーはヒンジにあるピンを取り外すと外れます。このピンを固定しているのは、同じくピンに取り付けてあるバネの直ぐ横にあるEリングです。

こいつを適当な工具などで外します。隙間が狭く、フレームに沿って取り付けてあるのでプライヤーだと先が入りません。今回はマイナスドライバーを2本使い、両側から押して抜き取りました。

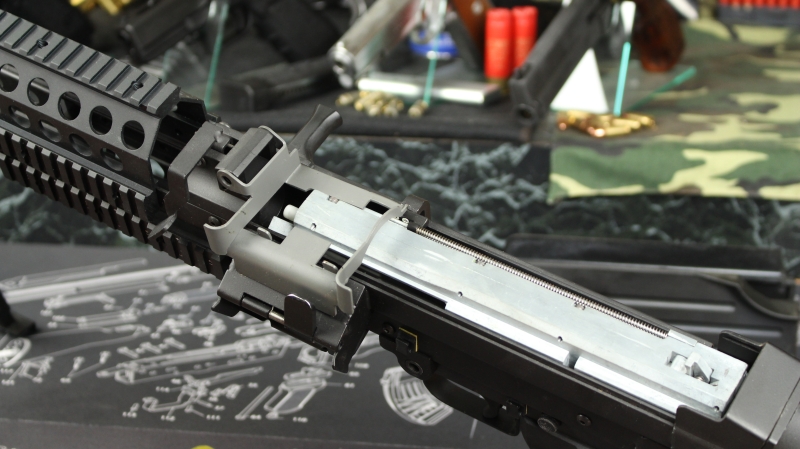

トップカバーを外す

Eリングを取り外したらピンを抜いてトップカバーを外します。

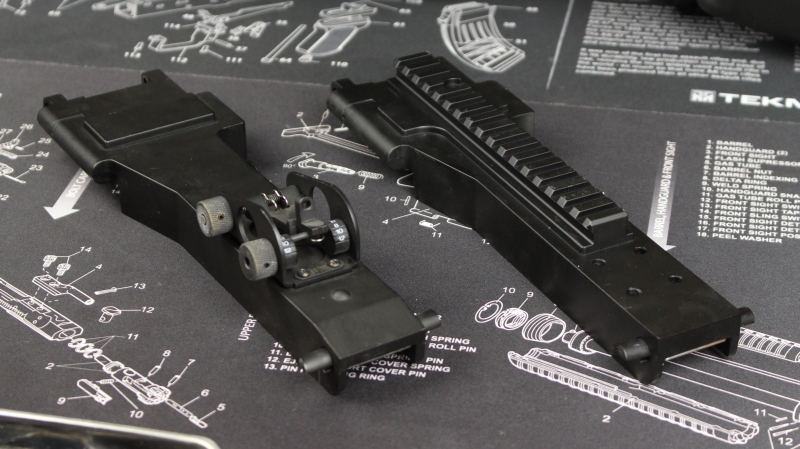

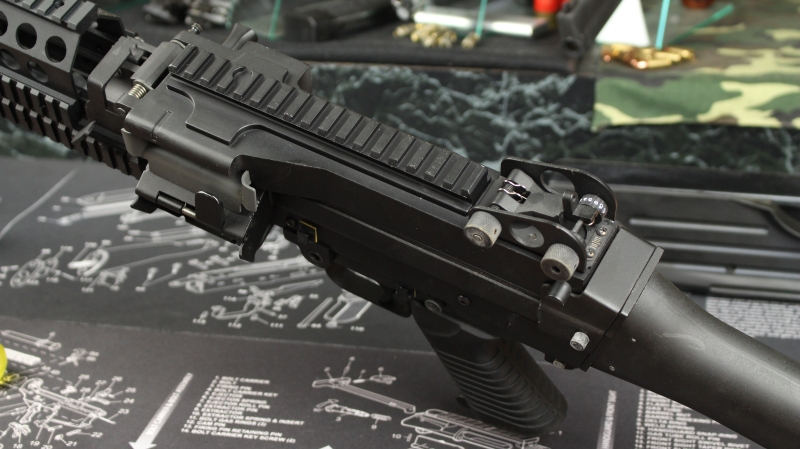

リアサイトを移植する

トップカバーにはリアサイトを取り付けるネジ穴が用意されているので、リアサイトを移植します。

トップカバーを戻す

リアサイト移植後、先ほどとは逆の手順でトップカバーを戻します。Eリングの装着はかなり際どい部分なので、ここでもマイナスドライバーを使い、ゆっくりとEリングを押し込んで取り付けました。

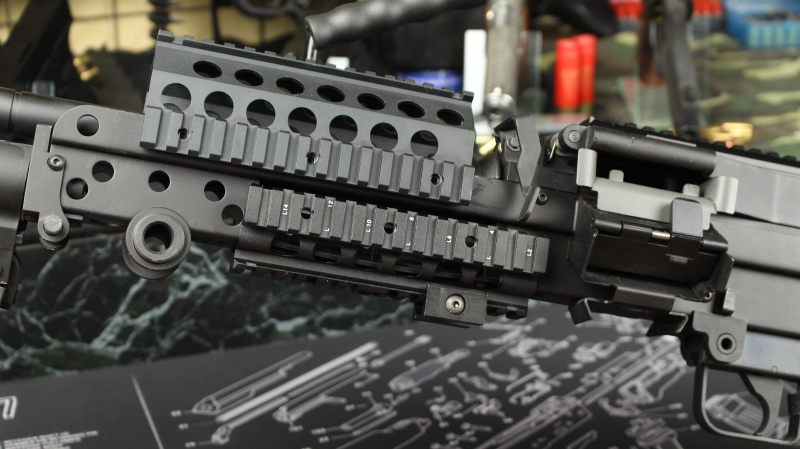

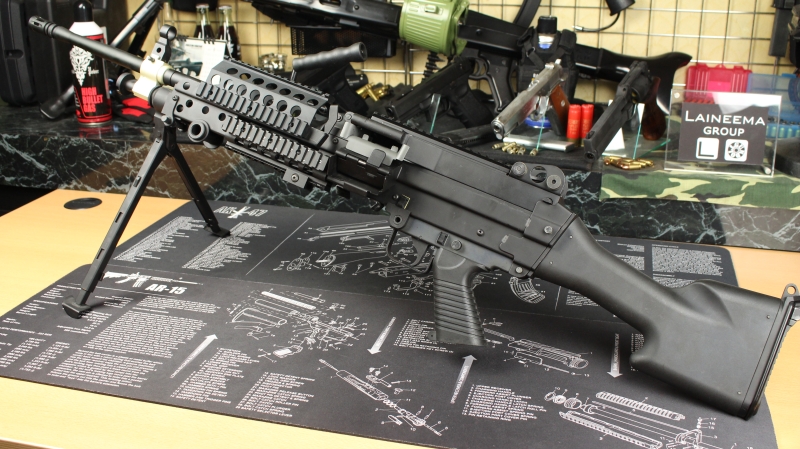

完成

これでレールだらけのMINIMIが完成です。

フォアグリップや光学サイトが載せ放題なのでカスタムの幅が広がります。ガンカメラも取り付けられるようになったので、撮影にも使えるとあって次のサバゲーへ投入間違い無しです。
